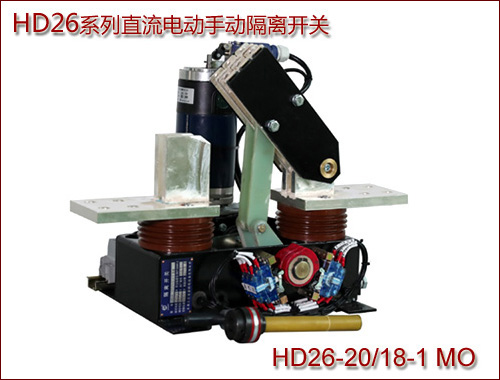

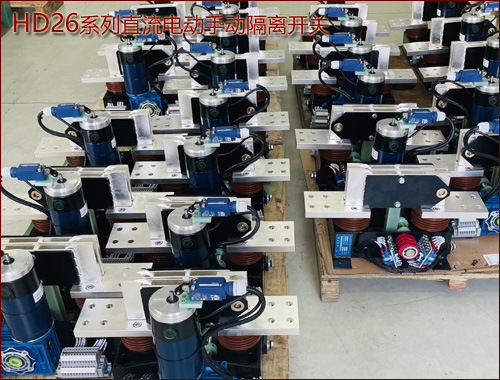

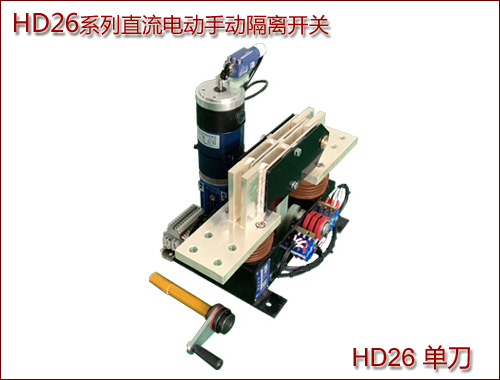

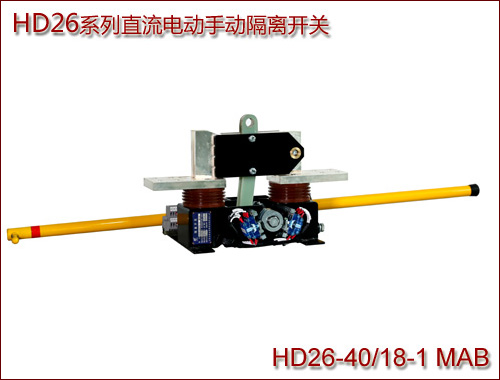

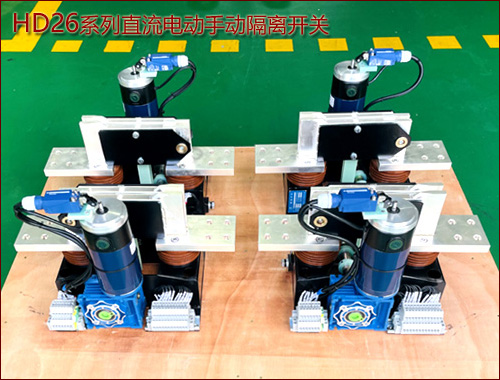

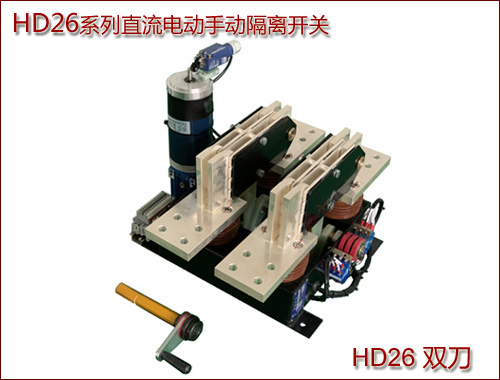

HD26系列直流电动手动隔离开关

产品详情



 概  要:



     HD26系列直流电动手动隔离开关,又称刀开关。适用于直流1500V及以下,额定电流4000A及以下电路中,供直流回路无负荷时作切断和转换电路之用。主要应用于:

●低、中压大电流直流输配电系统中,作为电源和用电网络之间接通或断开隔离的一种关键电气元器件。直流输配电系统早已普遍应用在国内外地铁、轻轨、无轨电车、冶金、原子能研究和试验所等行业。

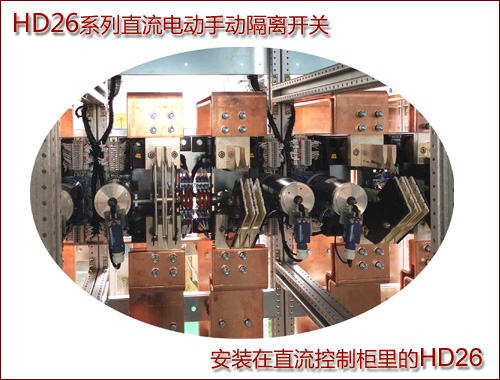

●直接与各种大型的直流开关柜和牵引箱式配电站配套使用。



     HD26系列直流隔离开关适用于户内安装,其动触头组件由具有高回弹性能的多片闸刀片构成、闸刀片和静触头均采用电工铜表面镀银。在闸刀片与静触头电接触处,在闸刀片上铆接了硬银接触铆钉,这样使闸刀片与静触头电连接时,实现了多点的硬银点接触,保证了电接触的可靠性并有良好的导电性能,从而保证了它们长的工作寿命。 该开关为电动机驱动。可遥控操作,也可采用手动曲柄插入对应机构进行应急手动操作。



      HD26系列直流隔离开关的导电部分、绝缘件以及机械受力部件均采用优质材料,保障了它们适应各种工况的应用,具有大的断口,高过载能力,长的工作寿命等优点,可以方便地直流开关设备中配用。



     HD26系列直流隔离开关符合标准:GB14048.3-2002,低压开关设备及控制设备隔离开关、IEC50123直流开关柜、IEC62271-102高压开关柜及控制柜。



应用领域:





♦产品型号及其含义:

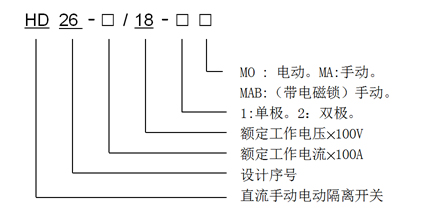

HD26系列的产品型号及其含义:







♦主要技术参数


项目

技术数据

额定电压

1800V

额定电流

2000A

4000A

6000A

最大工作电压

2000V

额定绝缘电压

2300V

短时电流耐受能力

80KA(T=10ms), 0.25s。50KA(T=10ms), 1s

机械耐久性

70000次

操作电压

DC220V,110V

辅助触头数量

6NC+6NO

辅助触头容量

AC220V   10A。DC110V  1A

重量

24kg

27kg/35kg

35kg
